高温高压碳化反应釜


设备组成

  1. 电加热高温高压反应釜（卧式养护型，立式搅拌型）

  2. 温度自动控制系统（温度传感器，加热管，水冷盘管）

  3. 二氧化碳浓度自动控制系统（在线式二氧化碳浓度控制系统，高压气源）

  4. 压力自动控制系统（压力传感器，高压气源，自动排气阀）

  5. 湿度自动控制系统（加热式湿度传感器，加湿锅炉）

  6. 真空控制系统（压力传感器，真空泵）

  7. PLC中央控制系统（15寸触摸屏，可编程人机交互界面，数据可记录，可互联网访问）

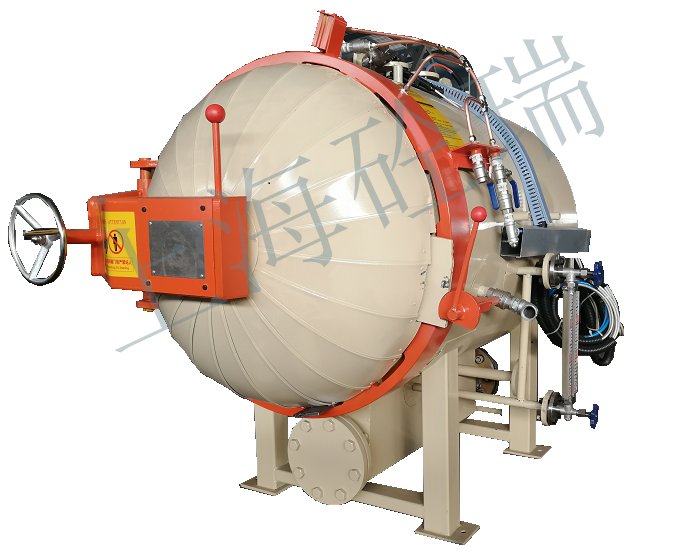

卧式反应釜实物图

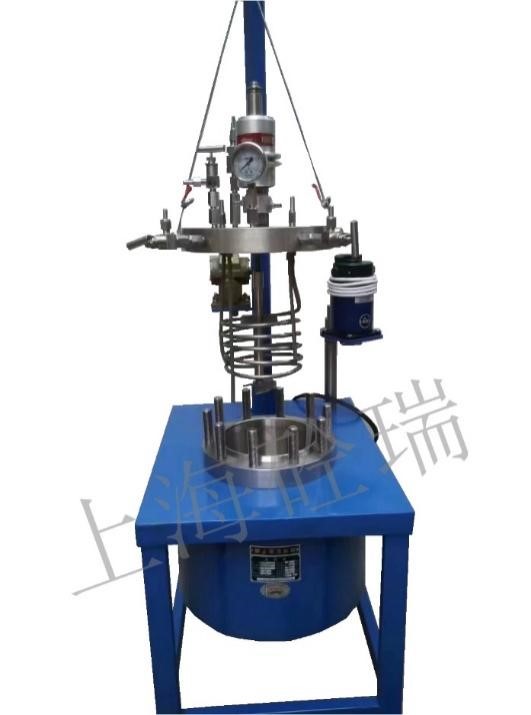

立式反应釜实物图

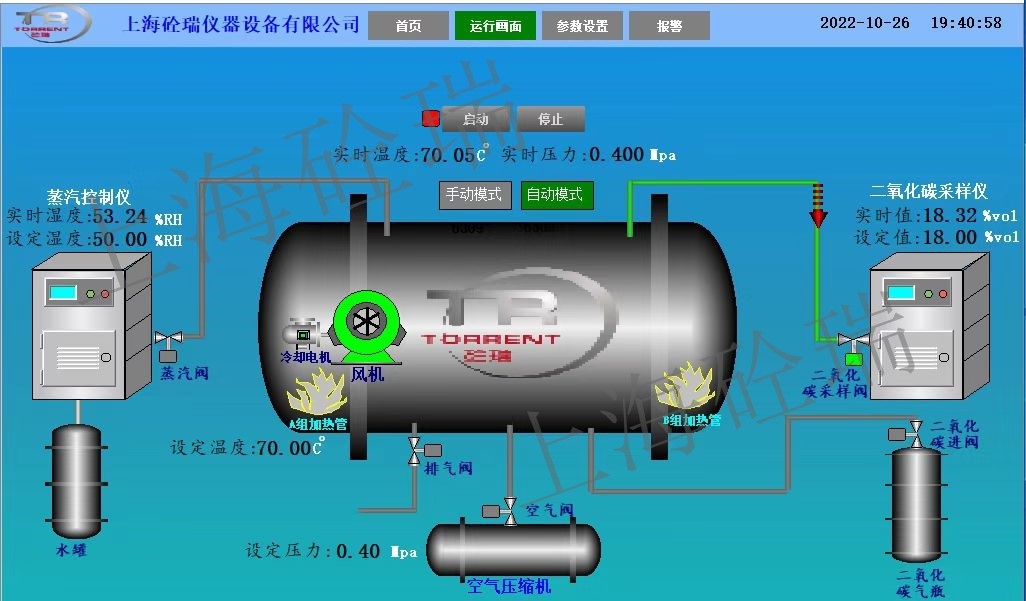

软件操作界面示意图









1.   电加热反应釜技术参数

1.1           卧式电加热反应釜技术参数

1.内筒直径700mm,直筒长度800mm，材质Q345R，筒体厚度10mm；外形尺寸2230x1205x1370mm（长x宽x高），占地面积约7.5?，含不锈钢台车支架，可同时容纳测试6块600*600*12mm样品，详见产品设计图与布局图

2.设计压力1.58MPa，设计温度200℃，压力控制精度±0.02MPa，温度控制精度±2℃，二氧化碳浓度控制精度±2%，湿度控制精度±5% R.H；实际使用最大压力1.2MPa，温度190℃，相对湿度50～100%R.H，二氧化碳浓度0～100%

3.实验装置含罐体、快开门装置、安全联锁装置、高温高压风机、电热管、鞍座、阀门、仪表、罐内轨道等，另配1.25MPa空压机一台

4.电气自动控制系统含自动进蒸汽流量阀、自动进CO2流量阀、自动排气泄压阀、电磁阀、气路、温度传感器、湿度传感器、压力传感器、CO2浓度传感器、电器控制箱、空气压缩机、CO2减压阀、降温水冷系统等配件

5.外部保温采用双层硅酸铝岩棉，1.2mm冷轧板

6.高温高压搅拌风机功率2.5KW，可调转速；冷却循环水泵功率2KW

1.2立式电加热反应釜技术参数

1.容积：10L；

2.加热功率：4KW；

3.搅拌转速：机械接触式搅拌，10-1000转/分；

4.电机功率：270W；

5.设计压力：≤2Mpa；

6.最高温度：≤350℃；

7.控温方式：常规为电加热，夹套加热；水冷盘管降温；

8.升降方式：可定制手动升降和电动升降两种模式；

9.材质：材质为304或316L不锈钢，可另加四氟内衬。

2.   在线式二氧化碳控制系统技术参数

1.  检测气体：二氧化碳 CO2

2.  检测原理：红外原理

3.  测量范围：0-100%VOL（其他量程可定制）

4.  分辨率：0.01%VOL

5.  精度：≤±1%FS（更高精度视传感器而定）   3%F.S

6.  重复性：≤±0.5%

7.  响应时间：T90≤20 秒

8.  恢复时间：≤20 秒

9.  进气流量：500ml/min--1L/min

10. 防爆标志：ExdⅡCT6

11. 防护等级：IP65

12. 检测方式：在线检测

13. 安装方式：流通式

14. 外壳材质：全铸铝外壳、电镀绝缘漆、防爆耐腐蚀、坚固耐用

15. 工作温度：-20℃～+50℃（更高要求可定制）

16. 工作湿度：≤95%RH，无冷凝（更高要求可定制）

17. 工作压力：≤30Kpa （更高要求可定制）

18. 电源：DC 24V（12-30V）

19. 单机重量：15Kg

20.进气管路控制方式：3级分层自动控制

21.二氧化碳浓度控制精度：±2%

3.   在线式湿度控制系统技术参数

1.  探头精度：±0.8%RH/0.1℃ （23±5℃）；

2.  测量范围：?100～200℃、0～100%RH；

3.  工作范围：?40℃～60℃、0～100%RH；

4.  相应时间：3～12s；

5.  允许风速：探头端20m/s；

6.  数据刷新周期：1s；

7.  通讯输出精度：±0.8%RH/0.1℃ （23±5℃）；

8.  仪表工作范围：?10～50℃、0～100%RH；

9.  显示：背光，可配置显示内容

10. 趋势指示：有，上下箭头和最近数据曲线提示；

11. 报警提示：有，在参数后，出现感叹号表示有报警；

12. 安全保护功能：探头断开时，可选择输出安全值；

13. 供电：24VDC，功耗小于10W；

14. 外壳/重量：ABS，约200g；

15.湿度控制精度：±5%。

4.   全自动电加热蒸汽发生器技术参数

  1. 电源电压   380V，12KW；

  2. 外形规格   尺寸730/430/870mm；

  3. 最大蒸发量 17公斤；

  4. 蒸汽管口径 DN15mm，双路分段式输出；

  5. 热效率  98%。


5.   在线式压力控制系统技术参数

5.1真空系统参数

1.通过设定，自动执行抽真空程序，抽真空速率可调，提供至少3种真空速率曲线供选择；真空度达到设定值后自动切换并转入加热模式；

2.真空度可小于-0.08Mpa（卧式）或-0.095Mpa（立式）。

5.2高压系统参数

1.压力自动控制，当釜内压力小于设定值后，可自动打开进气阀，自动往罐内打入高压空气、混合气体或纯二氧化碳气体，进气压力≤2Mpa；

2.当压力高于设定值，自动打开泄压阀，往室外排放釜内气体，控制压力平衡，排气口直径DN20，排气管道安装通往室外。

6.  中央控制系统技术参数

  1. PLC作为系统控制中心，可对反应釜内的真空度、高压压力、温度、二氧化碳浓度、湿度以及试验规律进行编程，最多十种程序，全过程自动化控制；

  2. 具备手动和自动两种模式，可实现多阶段碳化反应功能暨真空度、温度、压力、浓度、湿度的单独调控；

  3. 输入方式：15寸电容触摸屏人机交互界面；

  4. 数据库：可实时记录试验参数，并导出保存；

  5. 控制系统采用西门子PLC系统，施耐德塑壳式断路器与交流接触器等配件。
